قرص مرشح مستدير

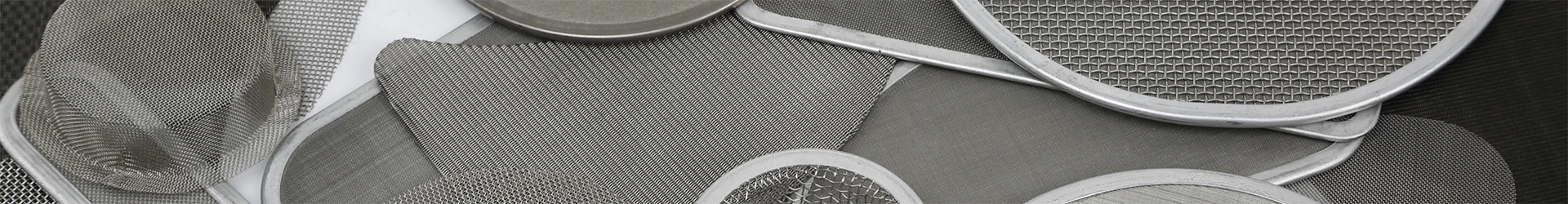

أقراص مرشح ، خراطيش مرشح، وعناصر التصفية هي منتجات معالجة عميقة مصنوعة من شبكة سلكية منسوجة من خلال عمليات مثل القطع ، واللحام الموضعي ، والحافة ، والطي لإنشاء أشكال مربعة أو مستطيلة أو دائرية أو خاصة لتلبية الاحتياجات المحددة.
يمكننا توفير منتجات شبكات سلكية منسوجة عميقة المعالجة تأتي بطبقة واحدة أو متعددة الطبقات ، ومواد مختلفة ، وأحجام شبكية ، وأساليب نسج.
أقراص مرشح تتكون من شبكة منسوجة من الفولاذ المقاوم للصدأ بطبقة واحدة أو متعددة الطبقات وتستخدم على نطاق واسع في مجالات معالجة البوليمر وفلتر الذوبان. نحن نقدم أقراص تصفية في مجموعة متنوعة من المواصفات وطرق نسج لتلبية احتياجات الترشيح المختلفة. يمكن تخصيص شكل وحجم أقراص المرشح وفقًا للمتطلبات.
قرص مرشح مستدير
قرص مرشح مستطيل
قرص مرشح على شكل كلية
قرص مرشح من طبقة واحدة
قرص ترشيح متعدد الطبقات
قرص مرشح حواف
خرطوشة فلتر هو جهاز ترشيح شائع الاستخدام ، يستخدم في المقام الأول لإزالة الجزيئات الصلبة من السوائل (الغازات أو السوائل) ، ويستخدم على نطاق واسع في معالجة المياه ، وصناعات الأغذية والمشروبات ، إلخ.
خرطوشة فلتر من طبقة واحدة
خرطوشة فلتر متعددة الطبقات
بسبب مقاومته الممتازة للتآكل وأداء الترشيح ، عنصر فلتر من الفولاذ المقاوم للصدأ أصبح أحد عناصر التصفية الصناعية الأكثر استخدامًا. يستخدم على نطاق واسع في تطبيقات الترشيح المختلفة ، مثل المواد الكيميائية والسوائل عالية اللزوجة وصناعة الأغذية والمشروبات.
وفقًا لهيكل عنصر المرشح ، نقدم عناصر مرشح مطوي وعناصر مرشح أسطوانية لتلبية متطلبات الترشيح المحددة الخاصة بك.
عنصر ترشيح أسطواني
عنصر مرشح مطوي
الجدول 1: مواصفات شبكة نسج مربعة من الفولاذ المقاوم للصدأ | |||||||
عد شبكة | قطر السلك | فتحة | منطقة مفتوحة | ماكس. عرض | الوزن النظري | ||
---|---|---|---|---|---|---|---|
بوصة | مم | بوصة | مم | % | مم | كجم/متر مربع | |
1 × 1 | 0.08 بوصة | 2.03 | 0.92 بوصة | 23.37 | 84.6 | 2000 | 2.06 |
2 × 2 | 0.063 بوصة | 1.6 | 0.437 بوصة | 11.1 | 76.4 | 2000 | 2.56 |
3 × 3 | 0.054 بوصة | 1.37 | 0.279 بوصة | 7.09 | 70.1 | 2000 | 2.82 |
4 × 4 | 0.063 بوصة | 1.6 | 0.187 بوصة | 4.75 | 56 | 2000 | 5.12 |
4 × 4 | 0.047 بوصة | 1.19 | 0.203 بوصة | 5.16 | 65.9 | 2000 | 2.83 |
5 × 5 | 0.041 بوصة | 1.04 | 0.159 بوصة | 4.04 | 63.2 | 2000 | 2.7 |
6 × 6 | 0.035 بوصة | 0.89 | 0.132 بوصة | 3.35 | 62.7 | 2000 | 2.38 |
8 × 8 | 0.028 بوصة | 0.71 | 0.097 بوصة | 2.46 | 60.2 | 2000 | 2.02 |
10 × 10 | 0.025 بوصة | 0.64 | 0.075 بوصة | 1.91 | 56.3 | 2000 | 2.05 |
10 × 10 | 0.02 بوصة | 0.51 | 0.08 بوصة | 2.03 | 64 | 2000 | 1.3 |
12 × 12 | 0.023 بوصة | 0.584 | 0.06 بوصة | 1.52 | 51.8 | 2000 | 2.05 |
12 × 12 | 0.02 بوصة | 0.508 | 0.063 بوصة | 1.6 | 57.2 | 2000 | 1.55 |
14 × 14 | 0.023 بوصة | 0.584 | 0.048 بوصة | 1.22 | 45.2 | 2000 | 2.39 |
14 × 14 | 0.02 بوصة | 0.508 | 0.051 بوصة | 1.3 | 51 | 2000 | 1.81 |
16 × 16 | 0.018 بوصة | 0.457 | 0.0445 بوصة | 1.13 | 50.7 | 2000 | 1.67 |
18 × 18 | 0.017 بوصة | 0.432 | 0.0386 بوصة | 0.98 | 48.3 | 2000 | 1.68 |
20 × 20 | 0.02 بوصة | 0.508 | 0.03 بوصة | 0.76 | 36 | 2000 | 2.58 |
20 × 20 | 0.016 بوصة | 0.406 | 0.034 بوصة | 0.86 | 46.2 | 2000 | 1.65 |
24 × 24 | 0.014 بوصة | 0.356 | 0.0277 بوصة | 0.7 | 44.2 | 2000 | 1.52 |
30 × 30 | 0.013 بوصة | 0.33 | 0.0203 بوصة | 0.52 | 37.1 | 2000 | 1.63 |
30 × 30 | 0.012 بوصة | 0.305 | 0.0213 بوصة | 0.54 | 40.8 | 2000 | 1.4 |
30 × 30 | 0.009 بوصة | 0.229 | 0.0243 بوصة | 0.62 | 53.1 | 2000 | 0.79 |
35 × 35 | 0.011 بوصة | 0.279 | 0.0176 بوصة | 0.45 | 37.9 | 2000 | 1.36 |
40 × 40 | 0.1 بوصة | 0.254 | 0.015 بوصة | 0.38 | 36 | 2000 | 1.29 |
50 × 50 | 0.009 بوصة | 0.229 | 0.011 بوصة | 0.28 | 30.3 | 2000 | 1.31 |
50 × 50 | 0.008 بوصة | 0.203 | 0.012 بوصة | 0.31 | 36 | 2000 | 1.03 |
60 × 60 | 0.0075" | 0.191 | 0.0092" | 0.23 | 30.5 | 2000 | 1.09 |
60 × 60 | 0.007" | 0.178 | 0.0097" | 0.25 | 33.9 | 2000 | 0.95 |
70 × 70 | 0.0065" | 0.165 | 0.0078" | 0.2 | 29.8 | 2000 | 0.95 |
80 × 80 | 0.0065" | 0.165 | 0.006 بوصة | 0.15 | 23 | 2000 | 1.09 |
80 × 80 | 0.0055 بوصة | 0.14 | 0.007" | 0.18 | 31.4 | 2000 | 0.78 |
90 × 90 | 0.005 بوصة | 0.127 | 0.0061 بوصة | 0.16 | 30.1 | 2000 | 0.73 |
100 × 100 | 0.0045 بوصة | 0.114 | 0.0055 بوصة | 0.14 | 30.3 | 2000 | 0.65 |
100 × 100 | 0.004 بوصة | 0.102 | 0.006 بوصة | 0.15 | 36 | 2000 | 0.52 |
100 × 100 | 0.0035 بوصة | 0.089 | 0.0065" | 0.17 | 42.3 | 2000 | 0.4 |
110 × 110 | 0.004 بوصة | 0.1016 | 0.0051 بوصة | 0.1295 | 30.7 | 2000 | 0.57 |
120 × 120 | 0.0037 بوصة | 0.094 | 0.0064 بوصة | 0.1168 | 30.7 | 2000 | 0.53 |
150 × 150 | 0.0026 بوصة | 0.066 | 0.0041 بوصة | 0.1041 | 37.4 | 2000 | 0.33 |
160 × 160 | 0.0025" | 0.0635 | 0.0038 بوصة | 0.0965 | 36.4 | 2000 | 0.32 |
180 × 180 | 0.0023 بوصة | 0.0584 | 0.0033 بوصة | 0.0838 | 37.7 | 2000 | 0.31 |
200 × 200 | 0.0021 بوصة | 0.0533 | 0.0029 بوصة | 0.0737 | 33.6 | 2000 | 0.28 |
250 × 250 | 0.0016 بوصة | 0.0406 | 0.0024 بوصة | 0.061 | 36 | 2000 | 0.21 |
270 × 270 | 0.0016" | 0.0406 | 0.0021 بوصة | 0.0533 | 32.2 | 2000 | 0.22 |
300 × 300 | 0.0051 بوصة | 0.0381 | 0.0018 بوصة | 0.0457 | 29.7 | 2000 | 0.22 |
325 × 325 | 0.0014 بوصة | 0.0356 | 0.0017 بوصة | 0.0432 | 30 | 2000 | 0.21 |
400 × 400 | 0.001 بوصة | 0.0254 | 0.0015 بوصة | 0.37 | 36 | 2000 | 0.13 |
500 × 500 | 0.001 بوصة | 0.0254 | 0.001 بوصة | 0.0254 | 25 | 2000 | 0.16 |
635 × 635 | 0.0008 بوصة | 0.0203 | 0.0008 بوصة | 0.0203 | 25 | 2000 | 0.13 |
الجدول 2: مواصفات شبكة نسج الفولاذ المقاوم للصدأ الهولندية | |||
عد شبكة | قطر السلك | كتلة | تصنيف مرشح |
---|---|---|---|
مم | كجم/م 2 | μm | |
6 × 45 | 0.10 × 0.60 | 5.3 | 400 |
72 × 15 | 0.45 × 0.45 | 4.5 | 350 |
132 × 17 | 0.30 × 0.45 | 4.1 | 240 |
12 × 64 | 0.60 × 0.40 | 4.2 | 200 |
152 × 24 | 0.30 × 0.40 | 3.6 | 190 |
88 × 14 | 0.50 × 0.35 | 2.1 | 150 |
12 × 90 | 0.45 × 0.30 | 2.6 | 135 |
13 × 100 | 0.45 × 0.28 | 2.58 | 125 |
14 × 100 | 0.40 × 0.28 | 2.5 | 120 |
16 × 125 | 0.35 × 0.22 | 2 | 110 |
22 × 150 | 0.30 × 0.18 | 2 | 100 |
20 × 250 | 0.25 × 0.20 | 2.8 | 100 |
130 × 35 | 0.20 × 0.40 | 3.1 | 90 |
24 × 110 | 0.35 × 0.25 | 2.65 | 80 |
30 × 330 | 0.25 × 0.16 | 2.55 | 80 |
50 × 400 | 0.14 × 0.14 | 2.14 | 70 |
25 × 170 | 0.25 × 0.16 | 1.45 | 70 |
30 × 150 | 0.23 × 0.18 | 1.6 | 65 |
260 × 40 | 0.15 × 0.25 | 2.15 | 65 |
40 × 200 | 0.18 × 0.12 | 1.3 | 55 |
50 × 230 | 0.18 × 0.12 | 1.23 | 50 |
400 × 125 | 0.065 × 0.10 | 0.7 | 50 |
50 × 600 | 0.14 × 0.080 | 1.3 | 45 |
50 × 250 | 0.14 × 0.11 | ٩. ٩ | 40 |
80 × 400 | 0.12 × 0.07 | 0.7 | 35 |
80 × 700 | 0.11 × 0.076 | 1.21 | 25 |
165 × 800 | 0.07 × 0.050 | 0.7 | 15 |
165 × 1300 | 0.07 × 0.040 | 0.76 | 10 |
200 × 1600 | 0.07 × 0.040 | 0.8 | 5 |
325 × 2300 | 0.035 × 0.025 | 0.48 | 2 |
